Estadio Único Madre de Ciudades de Santiago del Estero

Abr 9, 2021 | 0 Comentarios

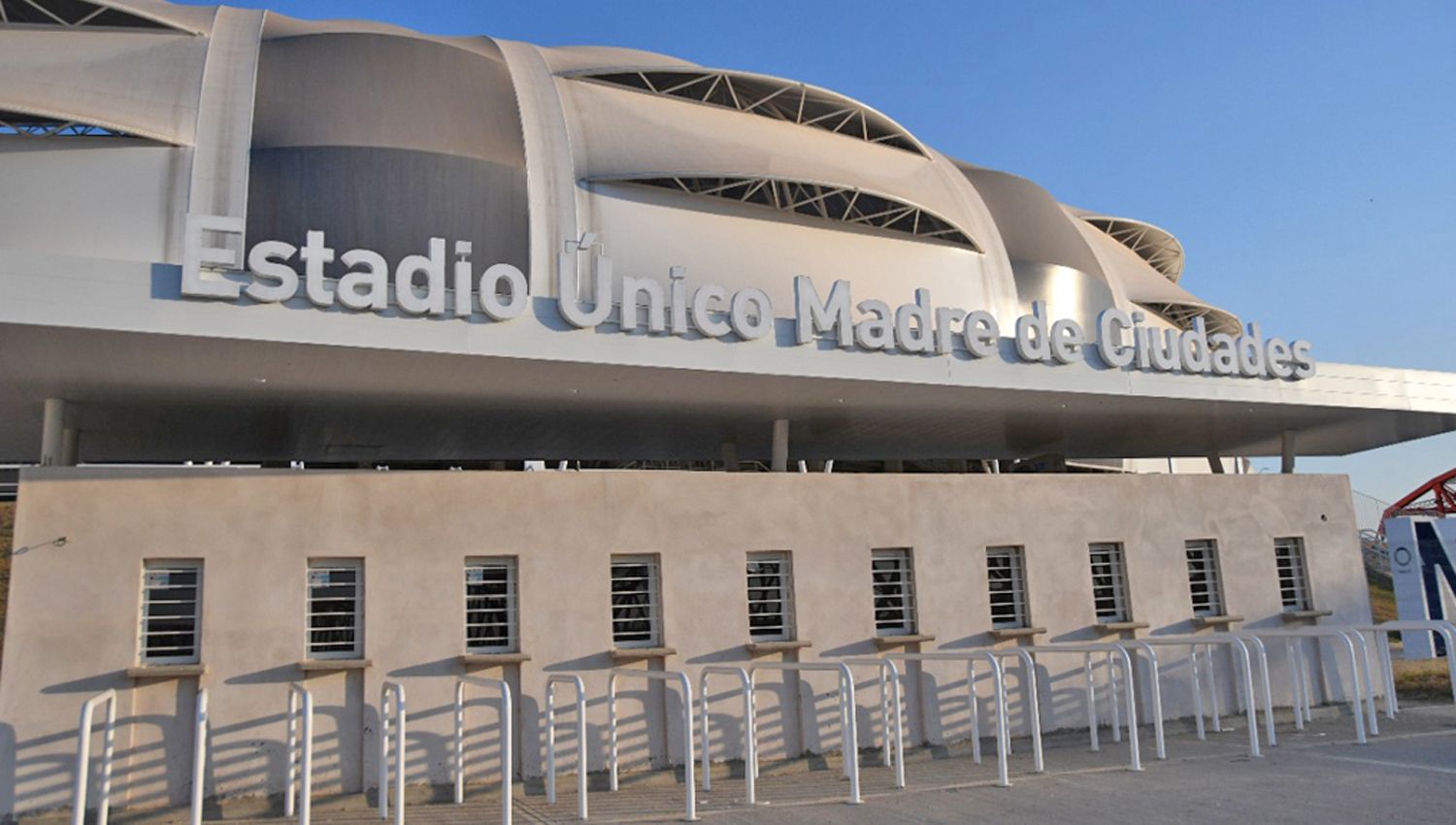

Madre de Ciudades es un estadio cilíndrico con tribunas cubiertas, con capacidad de 28.000 espectadores sentados. Es el primero del país que incluyó el diseño e instalación de sistemas de sonido desde su etapa de construcción. El sistema de sonido del estadio fue dividido en zonas, con la posibilidad de dirigir distintos programas de audio a cada una de ellas. Los ruteos y niveles se controlan, mediante paneles táctiles, desde la cabina de voz del estadio, desde el puesto CCO y desde el puesto de monitoreo.

Además, el estadio cuenta con otros tres sistemas independientes al sistema general:

  • Salón conferencia de prensa: Cuenta con dos sistemas STS Touring Series Suono8 en configuración estéreo.
  • Salas de video local y visitante: Se instaló el STS Touring Series mikra4 en configuración estéreo
  • Subwoofer mikraSub12. El sistema es amplificado por un Powersoft Mezzo 604A.

Gabinetes de audio

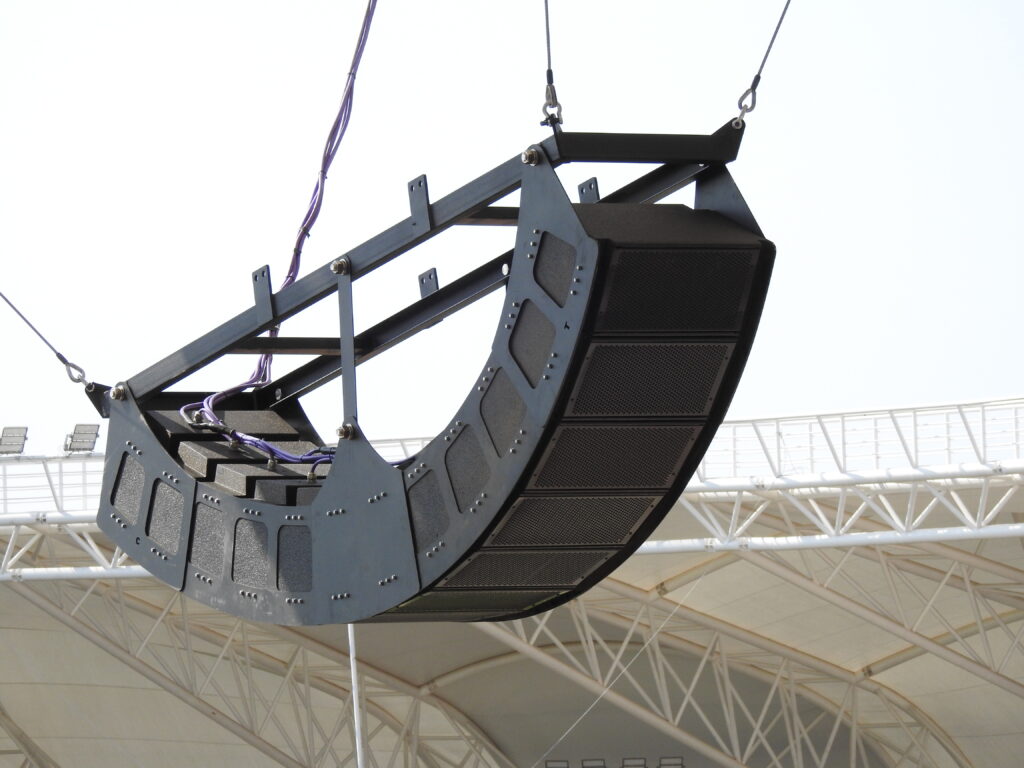

El sistema exterior principal que cubre la totalidad de las tribunas fue, a su vez, subdividido en ocho zonas, para contar con la posibilidad de enviar mensajes a distintos sectores. Estos sistemas fueron diseñados en base a optimizaciones y simulaciones acústicas empleando el software EASE™, y constan de doce gabinetes STS Linea V15i montados a una estructura de acero especialmente diseñada para proveer angulaciones. Los ocho arreglos fueron elevados y suspendidos de forma permanente en el anillo exterior de la estructura del techo, a 30 metros de altura.

Las áreas restantes fueron cubiertas, por gabinetes de dos vías o altavoces de cielorraso coaxiales en líneas de 100V, totalizando aproximadamente unas 500 unidades.

Amplificación

19 x Quattrocanali 4804 DSP+D, 2 x Mezzo 322 AD y 2 x Mezzo 604 A.

El diseño se basa en un sistema descentralizado, montado sobre el anillo de fibra óptica del estadio, expandible y adaptable a cualquier necesidad.

El V15i es un diseño pasivo biamplificable. El amplificador escogido fue el Quattrocanali 4804 DSP+D, en donde cada amplificador puede alimentar seis gabinetes V15i, al tener entrada Dante, permite colocar dos amplificadores en un rack cerca del arreglo. Los distintos limitadores que ofrece la plataforma de amplificación Powersoft permiten lograr un grado de seguridad muy alto del sistema. El control de todos los arreglos se realiza a través del software ArmoníaPlus. Esto resulta en un sistema principal compuesto de 96 gabinetes y 76800 W de potencia.

En las tribunas norte, este y sur, se agregaron parlantes de línea de 100V para reforzar esa área, los cuales son amplificados por dos canales de otra Powersoft Quattrocanali 4804 DSP+D.

Zonas Interiores / exteriores
Las demás zonas cuentan con gabinetes STS Touring Series Onyx8 de línea de 100V, para reproducir los programas de voz del estadio, buscapersonas y/o emergencias. Estas zonas son amplificadas por tres Powersoft Quattrocanali 4804 DSP+D y dos Mezzo 322 AD distribuidos en tres racks estratégicamente ubicados.

Conversión a/d – ruteo

de señales

Se utiliza como matriz principal un Solaro FR1 Dante. Se utilizan Solaros XIO-8 en los lugares donde es necesario ingresar una fuente de audio a la red. Se definieron trece zonas independientes. A su vez, el sistema puede ser controlado desde tres puntos diferentes a través de tres XTouch 80 configuradas especialmente para cada aplicación:

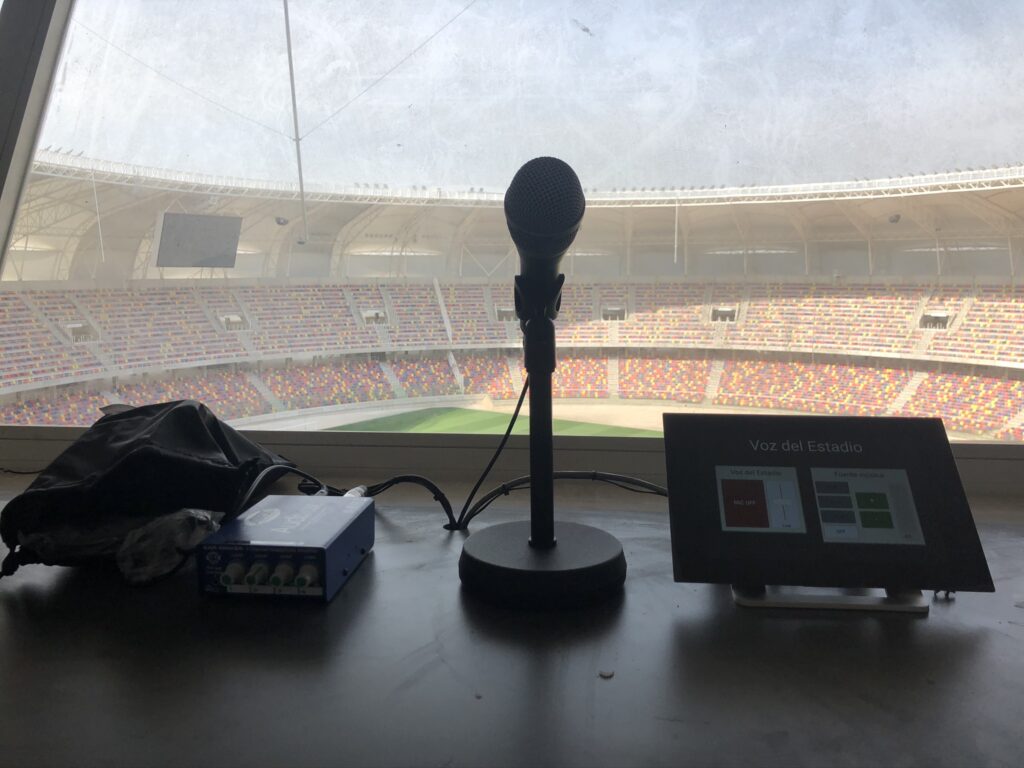

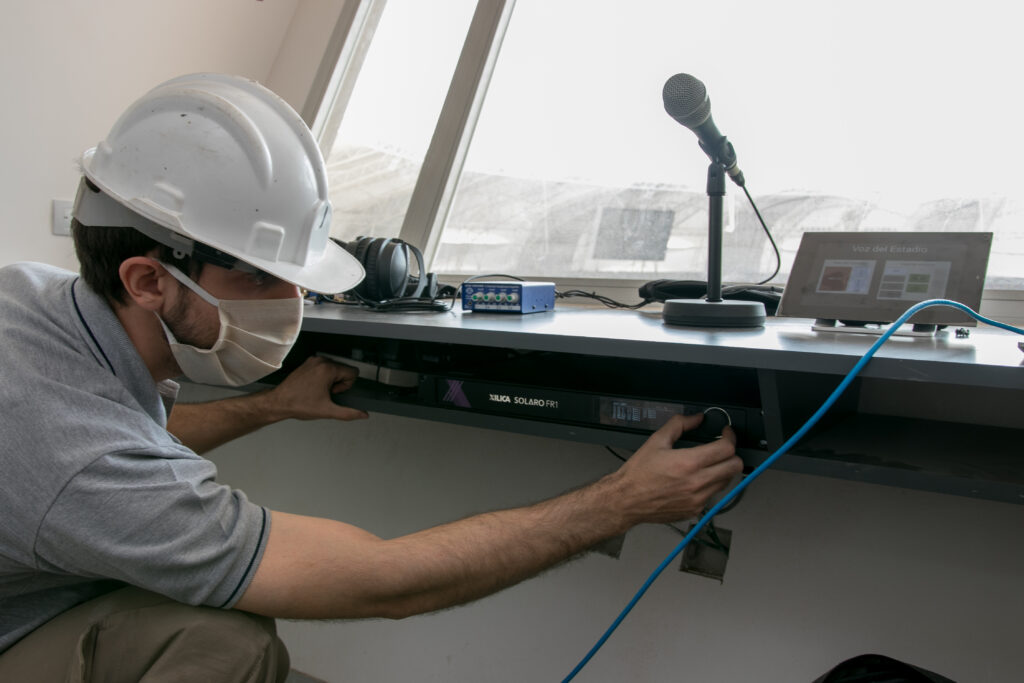

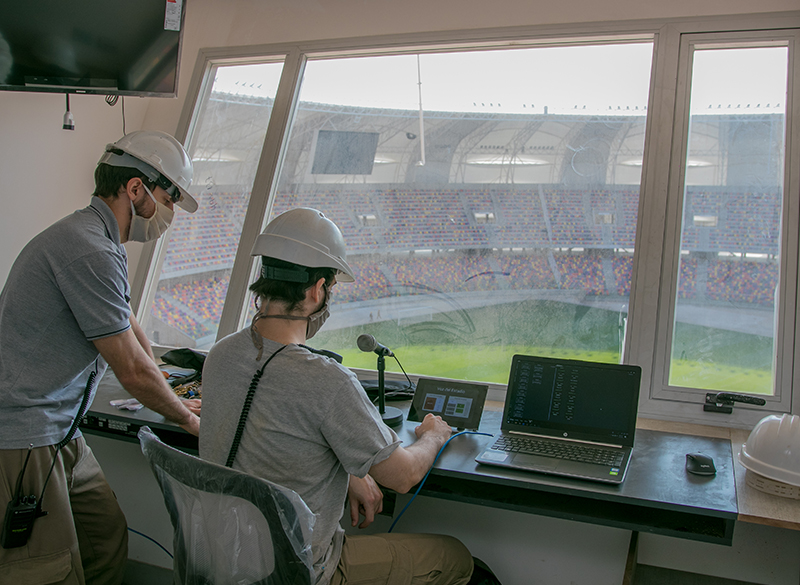

Puesto Cabina Voz del Estadio: Este puesto, desde donde se efectúan las locuciones, cuenta con una matriz con DSP Xilica Solaro FR1 con capacidad Dante de 64×64. Una pantalla táctil XTouch 80 de 8” permite la operación de manera simple e intuitiva. Actualmente, el puesto cuenta con 4 entradas de audio: Micrófono Beyerdynamic TG V50, Entrada RCA, Entrada Mini Jack y Entrada Dante. Para monitoreo, el operador cuenta con un par de auriculares.

Puesto Monitoreo: 1 x Solaro XIO-8, 1 x XTouch80, 1 x PC-2ML-I y 1 x XTouch-TM80. Es un punto de emisión de mensajes que serán direccionados a las zonas del estadio donde se requiera. Se cuenta con un micrófono beyerdynamic Classis GM 314 y una pantalla táctil Xilica XTouch 80 de 8” para el control. Este subsistema se incorpora a la red general del estadio gracias a un Xilica XIO-8. Esta fuente tiene mayor prioridad respecto a la voz del estadio y a la música funcional.

Puesto CCO: 1 x Solaro XIO-8, 1 x XTouch80, 1 x PC-2ML-I y 1 x XTouch-TM80. Este puesto de seguridad cuenta con la posibilidad de, presionar un solo botón y hablar por todo el sistema de audio del estadio, en caso de emergencia.

RCA, Entrada Mini Jack y Entrada Dante. Para monitoreo, el operador cuenta con un par de auriculares. Puesto Monitoreo: 1 x Solaro XIO-8, 1 x XTouch80, 1 x PC-2ML-I y 1 x XTouch-TM80.
